Специалисты техцентра НИВЮС проводят проверку и регулировку углов установки колес на автомобиле Фольксваген Пассат. Предлагаем понаблюдать за процессом...

1. Для проведения данной операции автомобиль устанавливается на стенд HUNTER.

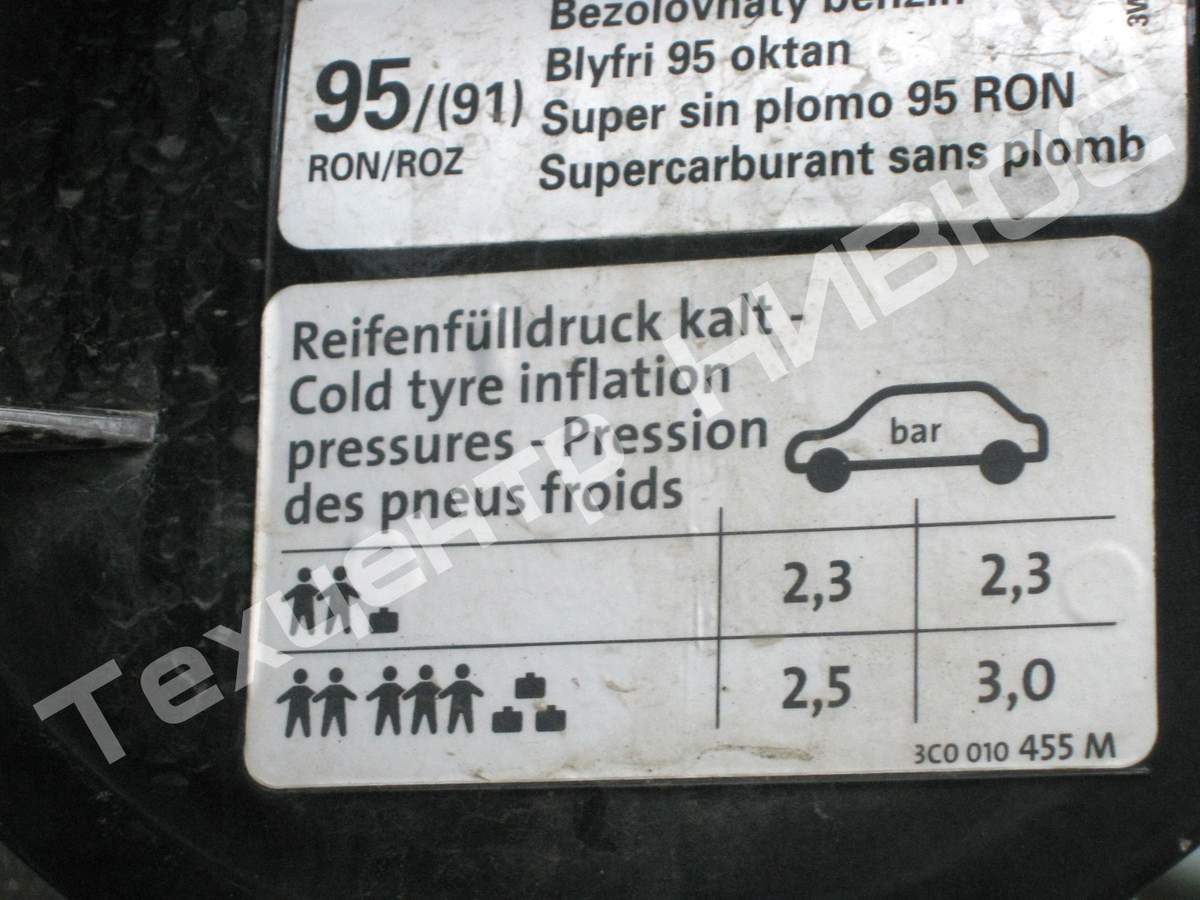

2. Для правильности измерений и регулировки углов установки колес, колеса накачиваются до нужного давления.

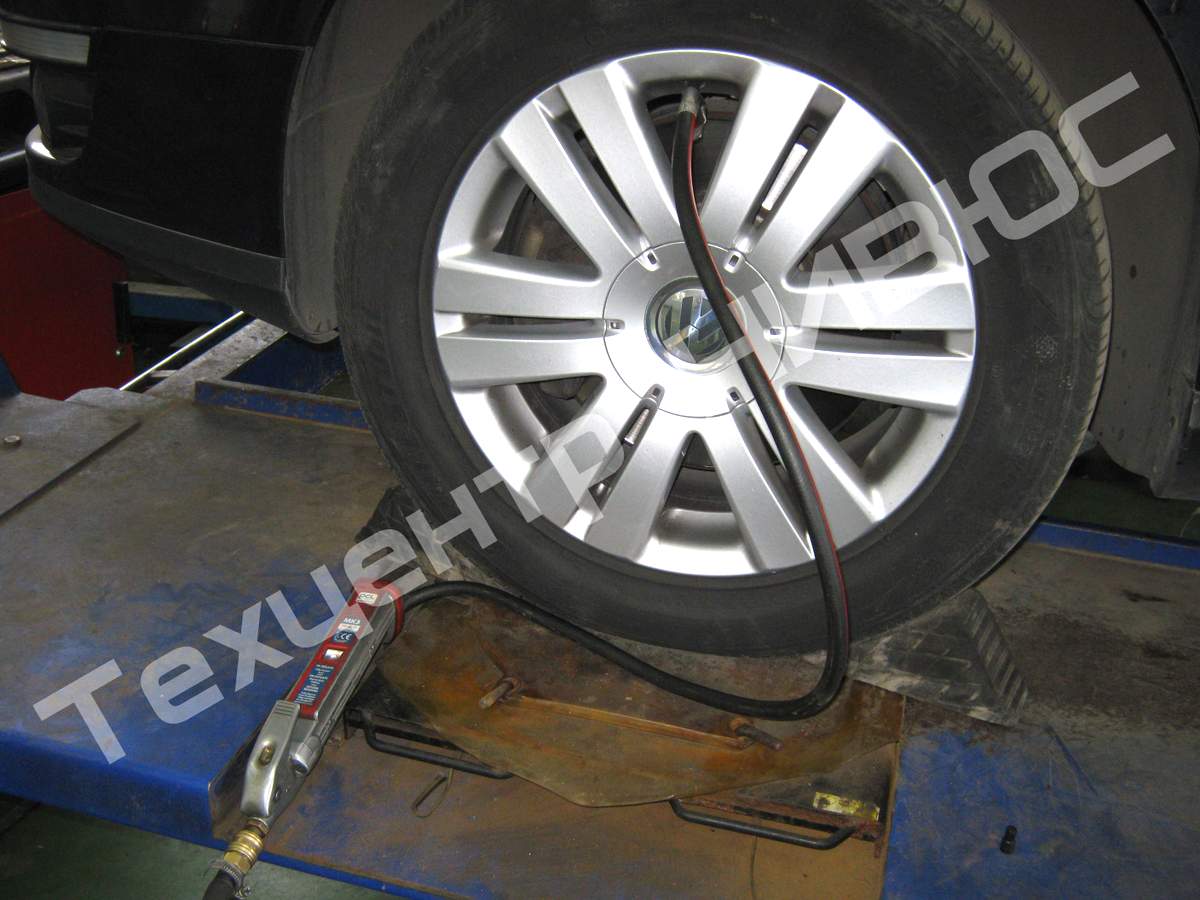

3. Для накачки колес автомобиля используется специальный инструмент, который точно показывает давление в шинах.

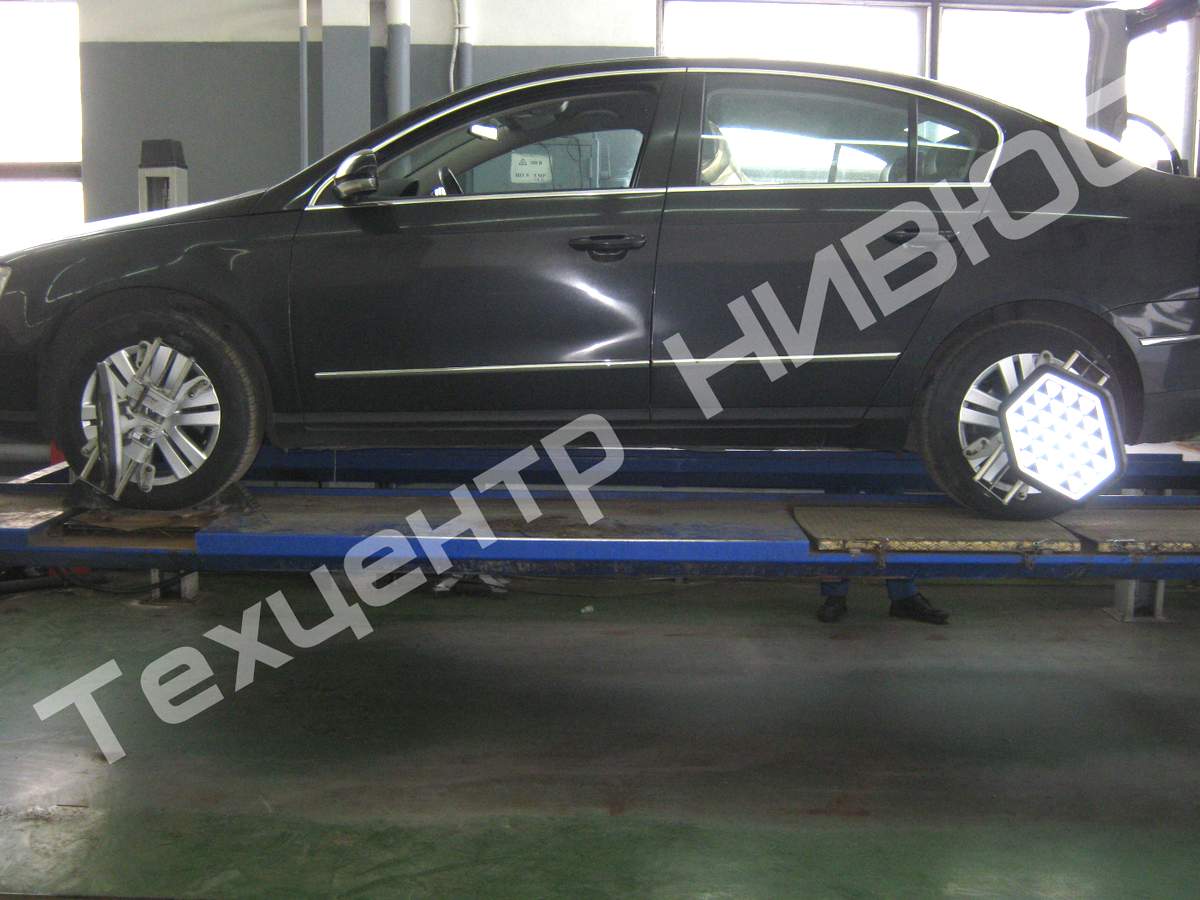

4. Для проведения измерений на автомобиль устанавливаются инфракрасные датчики.

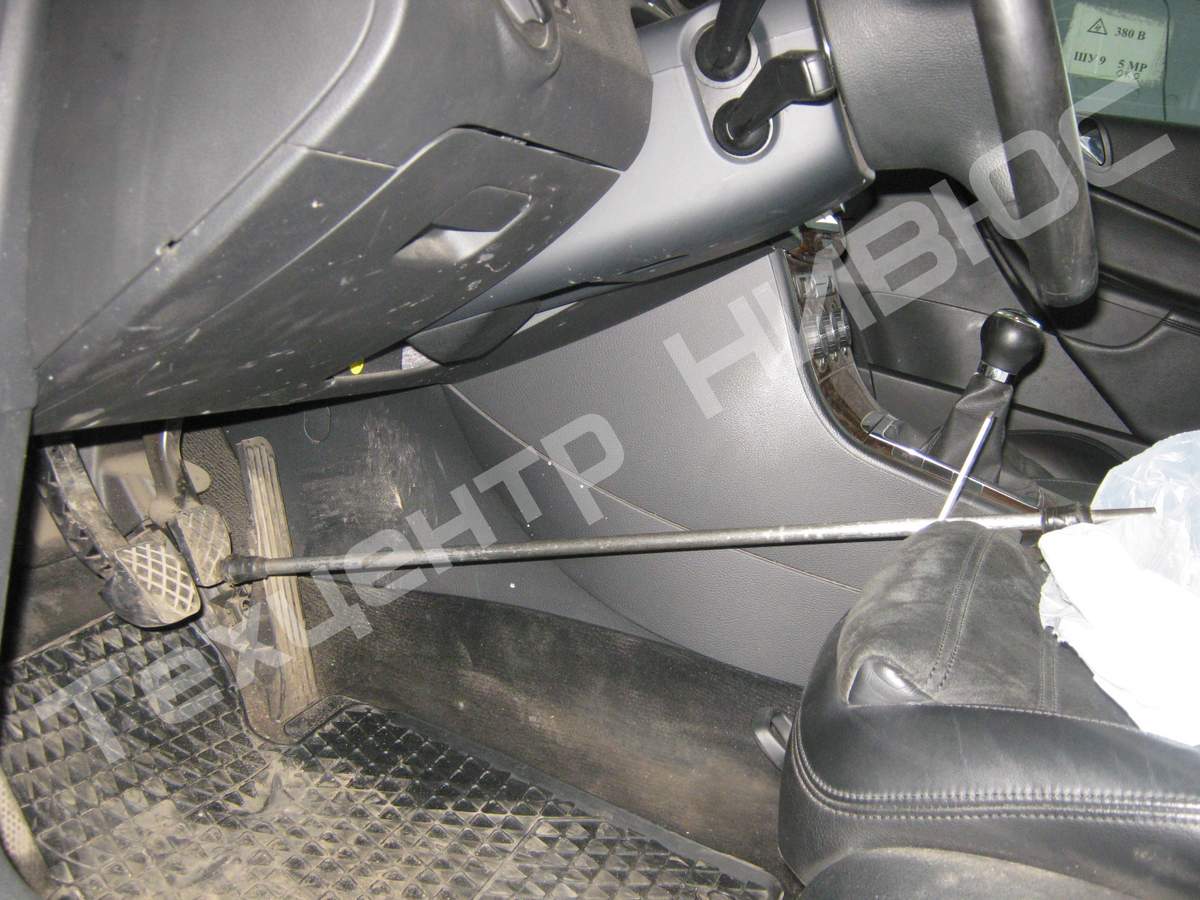

5. Блокируется педаль тормозной системы автомобиля.

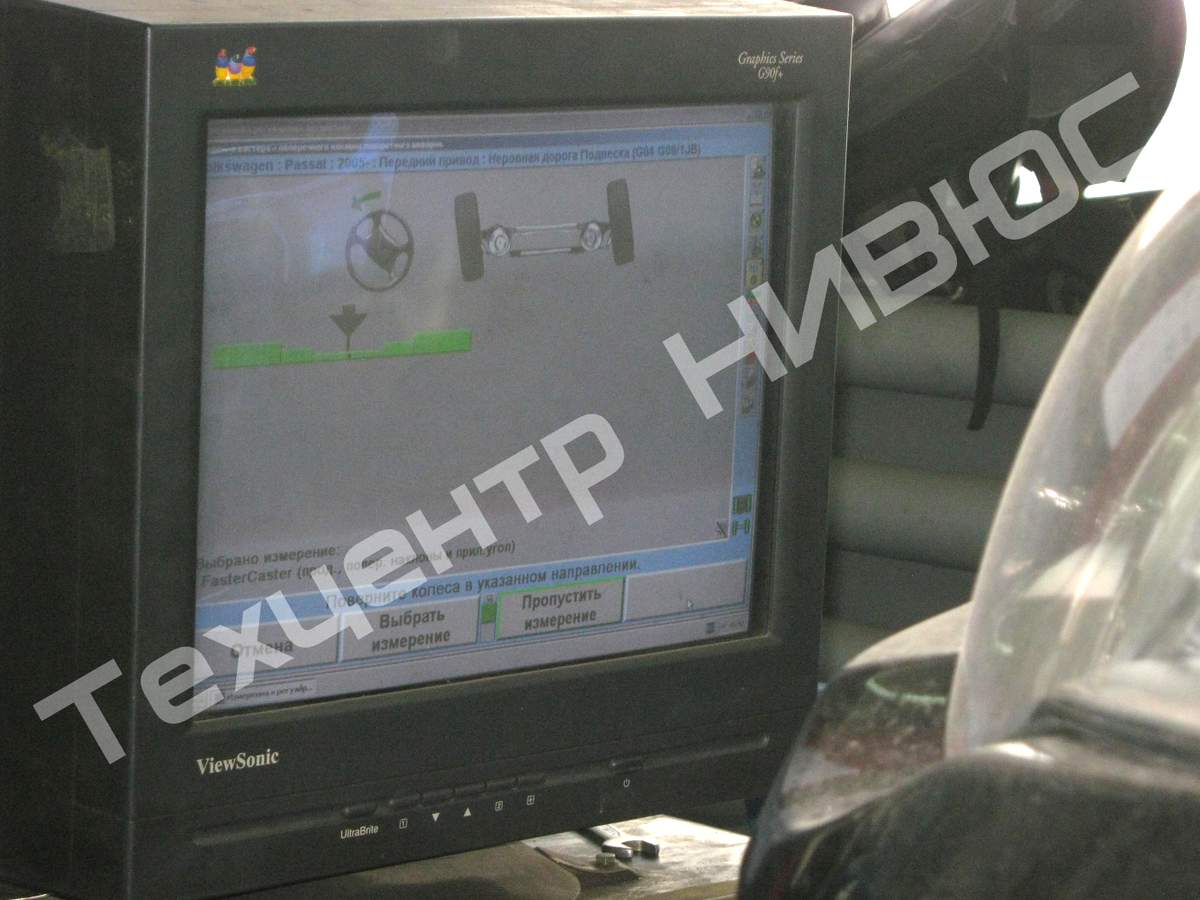

6. Выравнивается рулевое колесо.

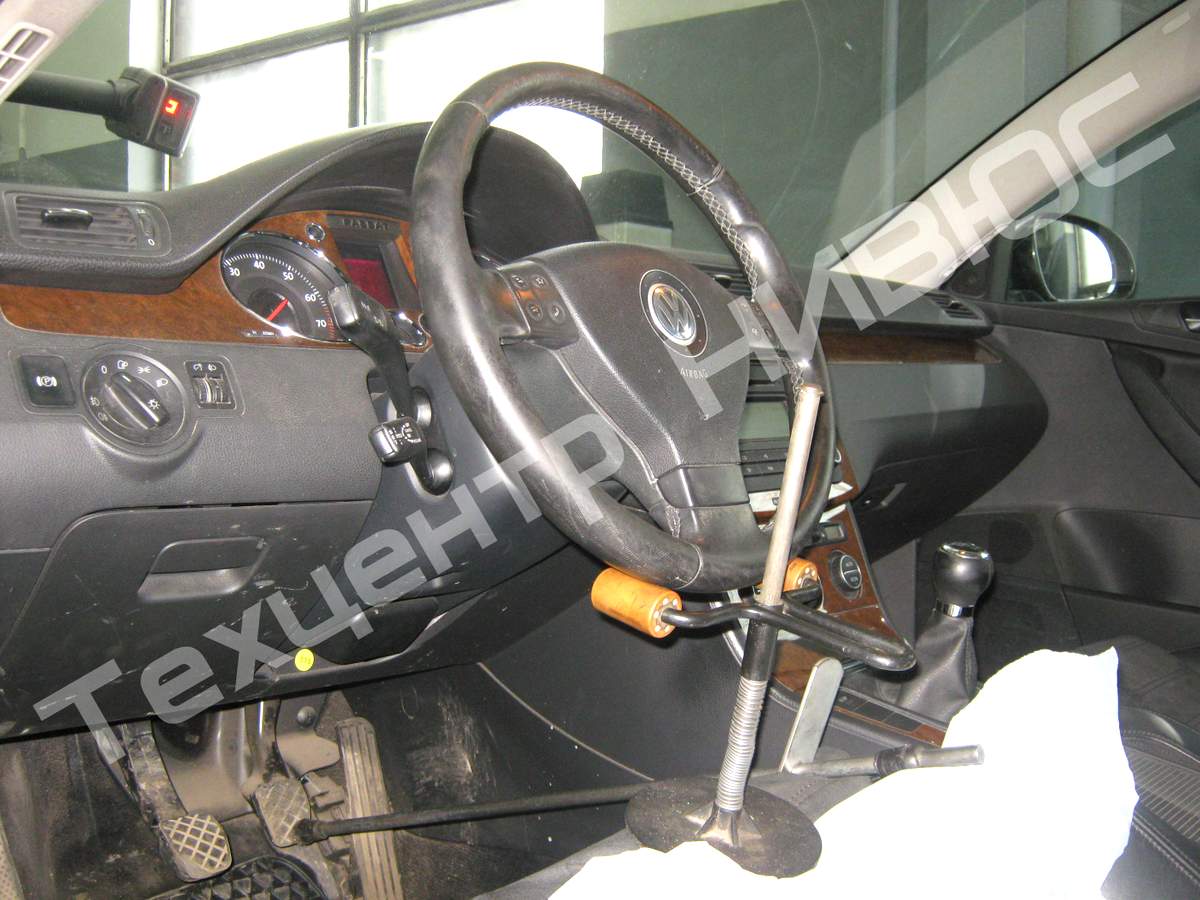

7. Рулевое колесо фиксируется специальным приспособлением.

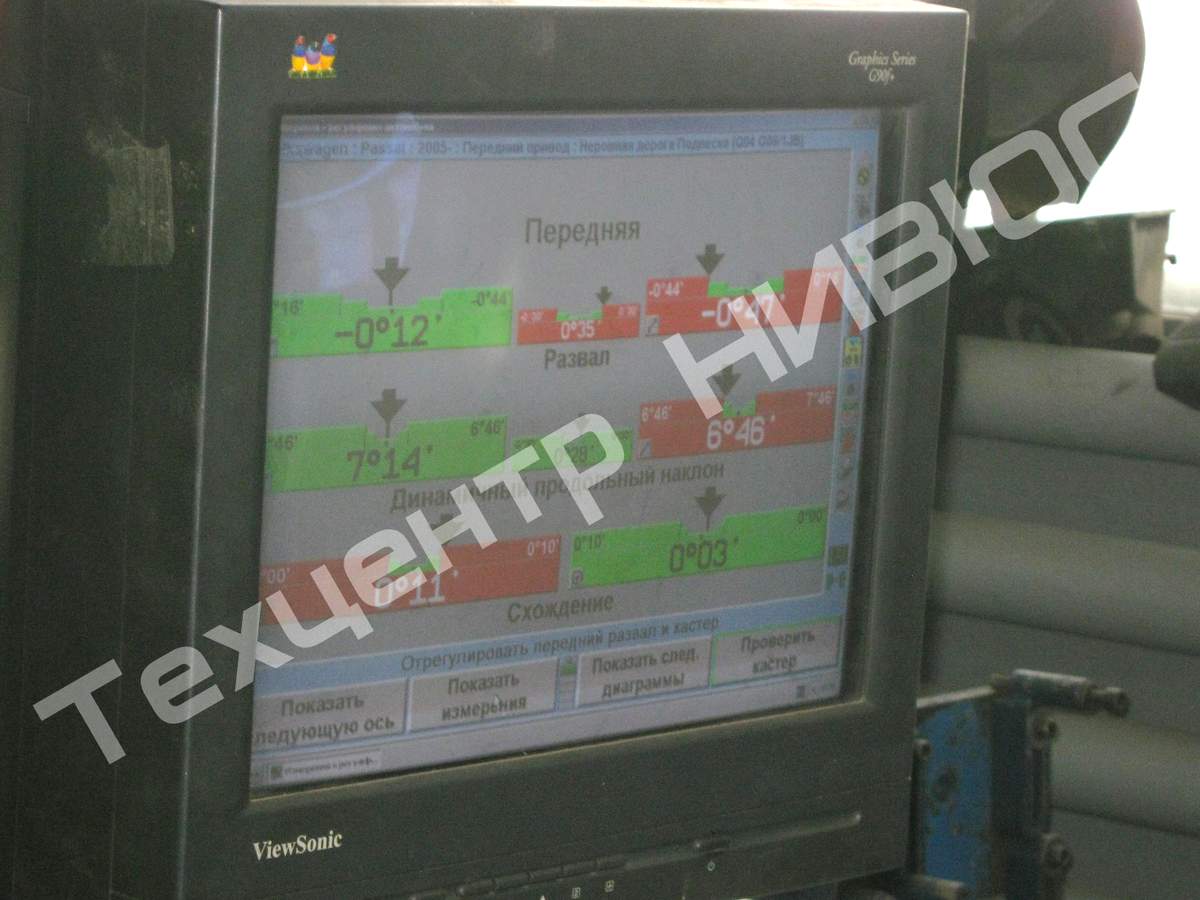

8. Проведение начальных измерений РУУК показал, что на данном автомобиле развал и схождение сбиты, о чем свидетельствуют красные сектора на экране.

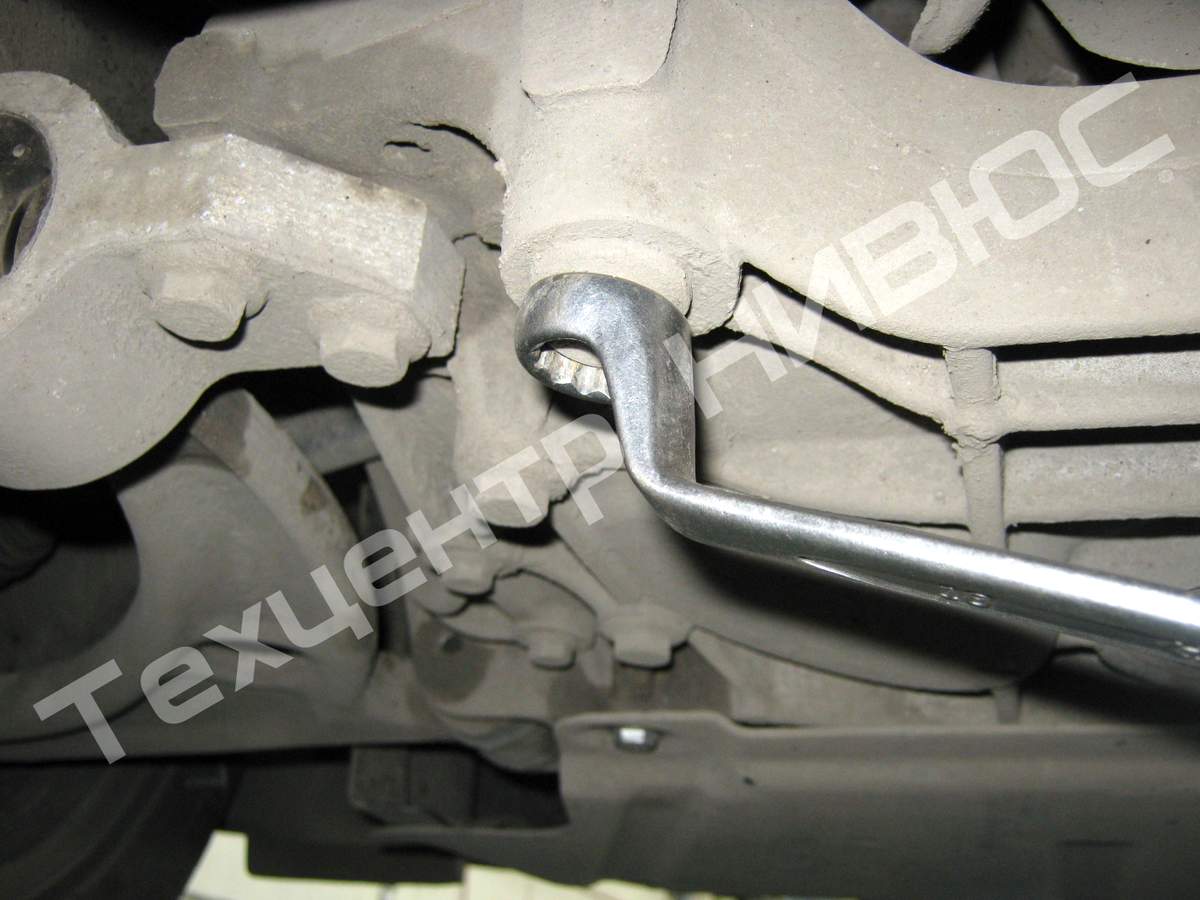

9. Регулировка схождения колес производится смещением подрамника влево/вправо.

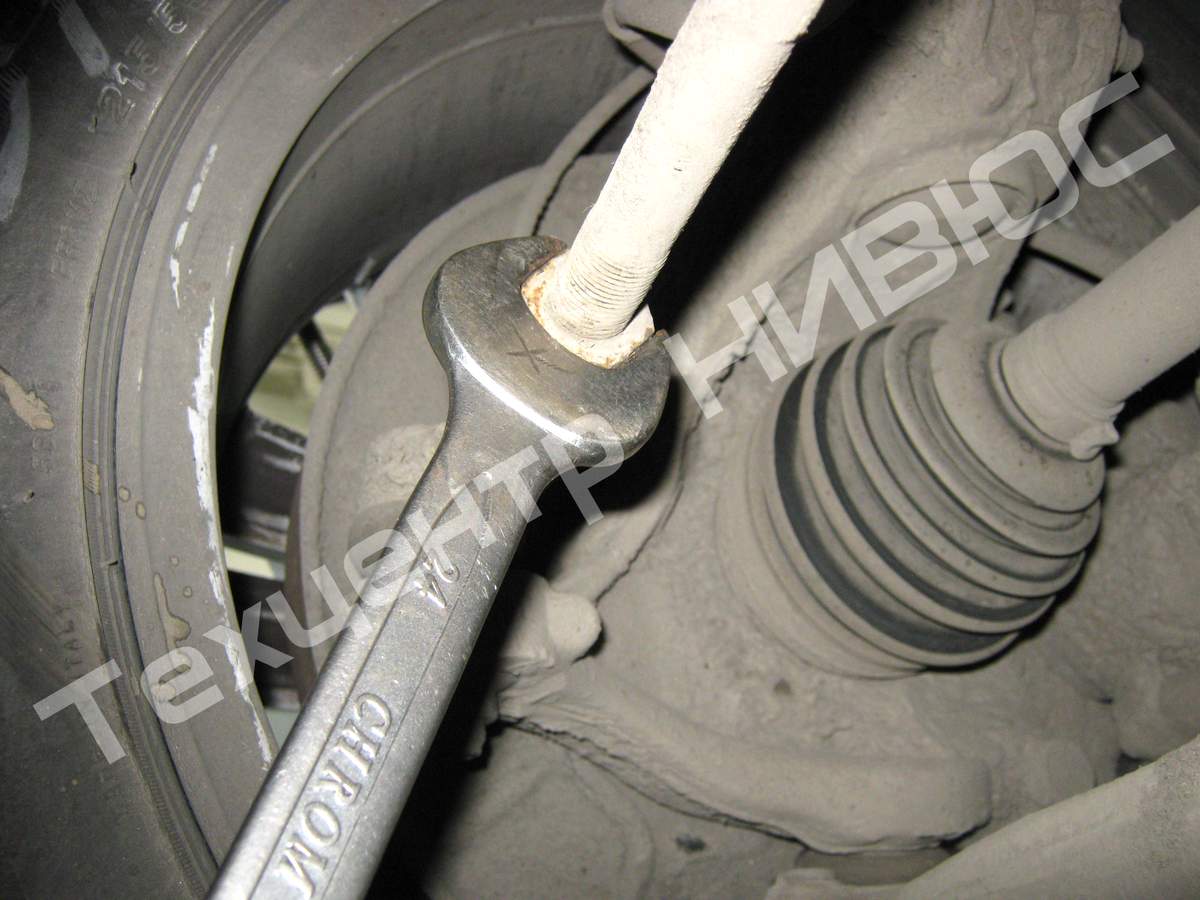

10. Процесс регулировки углов установки колес автомобиля.

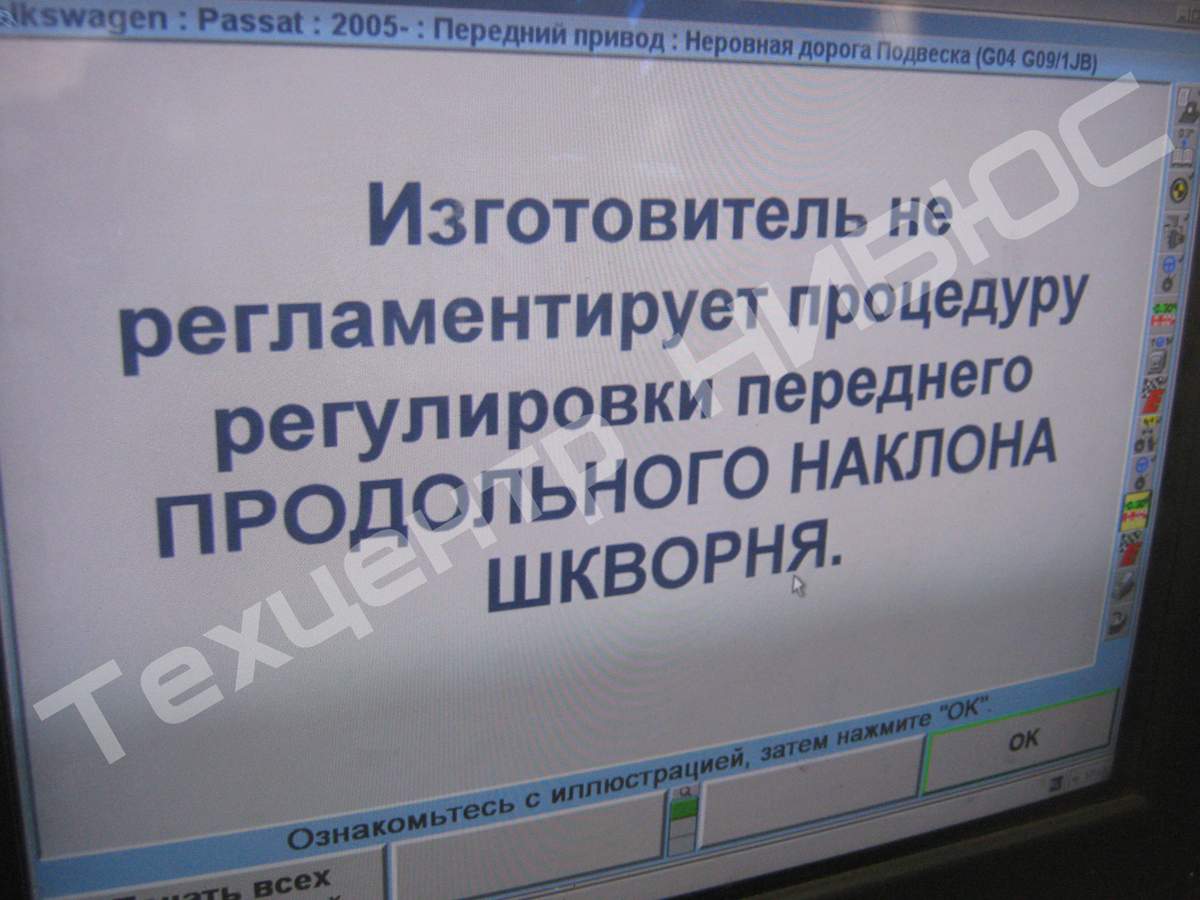

11. На данном автомобиле не регламентируется регулировка Кастера продольного наклона. Красный сектор на результате РУУК.

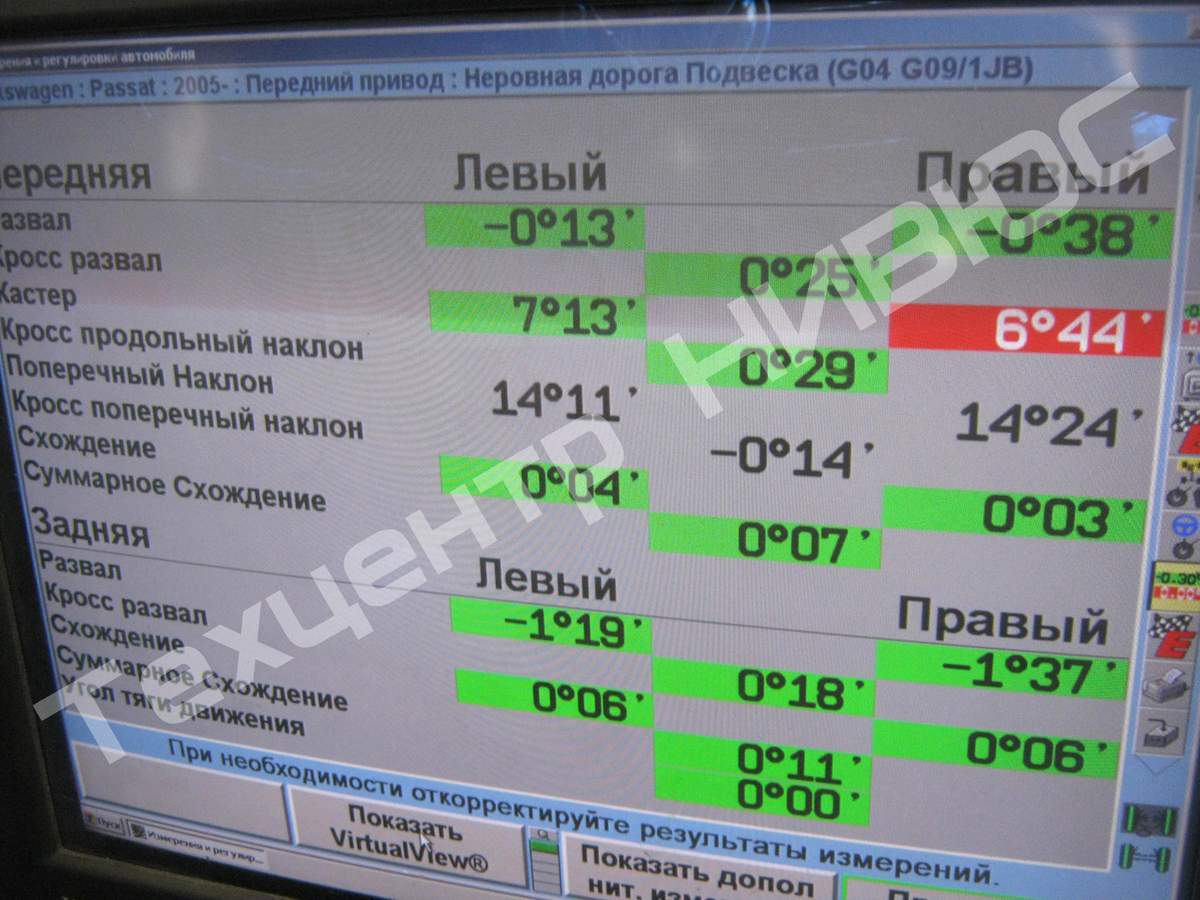

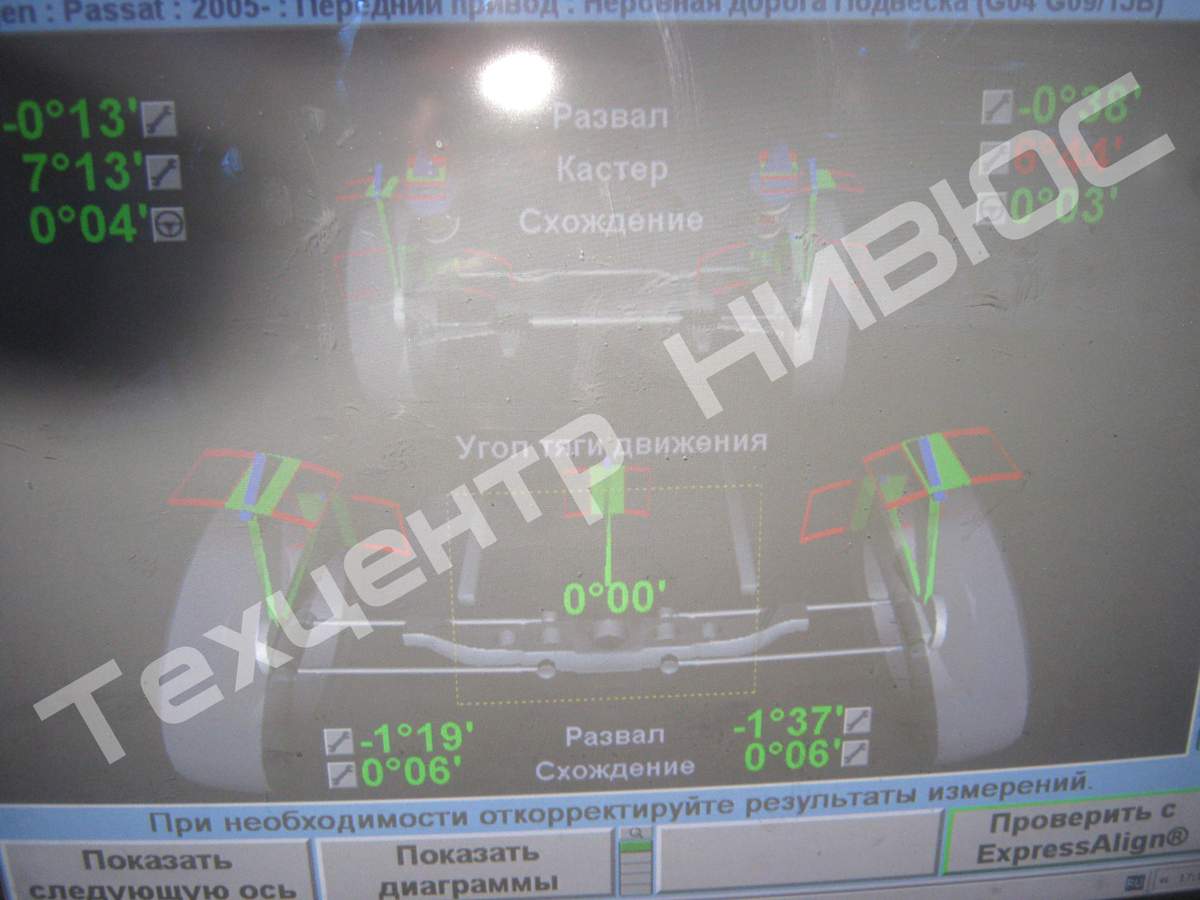

12. Результат регулировок.

13. Развал-схождение приведено в порядок. Проверяются затяжки всех регулирующих узлов, после чего автомобиль снимается со стенда.
